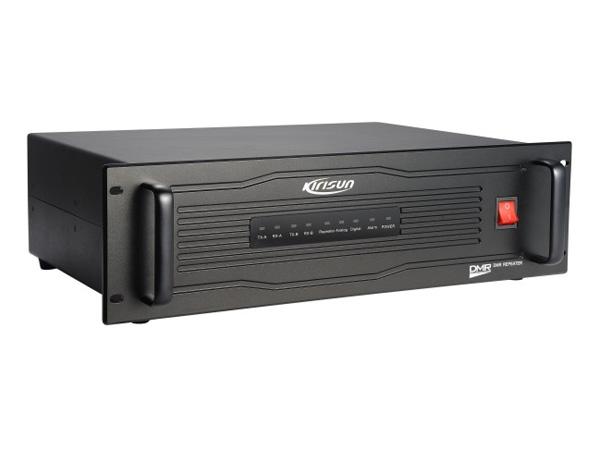

科立讯公司研发推出的数字中转台DR650，良好兼容市面多数数字产品终端，支持数字和模拟双模式，实现模拟系统平滑过渡，支持IP互联模式和构建数字同播网络，可实现大区域、广范围的覆盖应用。
科立讯公司研发推出的数字中转台DR650，良好兼容市面多数数字产品终端，支持数字和模拟双模式，实现模拟系统平滑过渡，支持IP互联模式和构建数字同播网络，可实现大区域、广范围的覆盖应用。
主要特性
12.5kHz信道间隔
频率利用率为6.25kHz/路话
采用2-时隙TDMA技术体制
具有单呼、组呼、全呼及短消息、呼叫提示/遥晕/唤醒等数字信令的转发功能
插话、听功能
PSTN接入功能
IP互联功能
可以构建单载波多站的数字同频同播网络
可以构建单站多载波的小型数字集群系统
规格参数
一般规格 |
频段 |
400－470MHz |
信道容量 |
16 |
信道间隔 |
12.5KHz/25KHz |
重量 Weight |
9.8KG |
工作电压 |
DC13.8±20% 选配：AC 100—250V 50/60Hz |
|
|
环境指标 |
工作温度 |
－30℃～＋60℃ |
存储温度 |
－40℃～＋85℃ |
防水防尘 |
/ |
ESD（静电防护等级） |
IEC 61000-4-2（level 4）
±8kV（接触放电）
±15kV（空气放电） |
美国军用标准 |
/ |
防湿 |
/ |
冲击和振动 |
/ |
射频指标 |
接收规格 |
频率稳定度 (-25 to 55, 25 Ref) |
±1.5ppm |
模拟灵敏度 |
0.35uV/-116dBm(12 dB SINAD)
0.22uV/-120dBm(Type) |
数字灵敏度 |
0.22uV/-120dBm (BER 5%)
0.35uV/-116dBm (BER 1%) |
互调 |
TIA603C：75dB ETSI：70dB |
邻道选择性 |
TIA-603：60dB @ 12.5 kHz / 70dB @ 20/25 kHz
ETSI: 60dB @ 12.5 kHz / 70dB @ 20/25 kHz |
共信道抑制 |
12dB@12.5KHz, 8dB@25KHz |
杂散抑制 |
TIA603：70dB ETSI：70dB |
传导杂散发射 |
－57dBm@ < 1GHz，－47dBm @> 1GHz |
阻塞 |
90dB |
调制接收带宽 |
3.5KHz@12.5KHz, 7KHz@25KHz |
额定音频功率 |
0.5W |
额定音频失真 |
3％（Type）≤3% |
交流声与噪声 |
－35dB@12.5KHz －40dB@25KHz |
音频响应 |
+ 1dB，－3dB |
射频指标 |
发射规格 |
频率稳定度 |
±1.5ppm |
功率 |
低功率：25W，高功率45W |
交流声与噪声 |
－40dB@12.5KHz －45dB@25KHz |
传导、辐射发射 |
-36dBm@<1GHz, -30dBm@>1GHz |
邻道功率 |
-60dB@12.5KHz,-70dB@25KHz |
FM调制方式 |
12.5KHz：11KΦF3E 25KHz：16KΦF3E |
4FSK数字调制 |
12.5KHz（data only）：7K6ΦFXD
12.5KHz（data＋voice）：7K6ΦFXE |
4FSK调制精度 |
5％@25℃, 10%@extreme temperature |
调制频偏限制 |
2.5KHz@12.5KHz , 5KHz@25KHz |
发射频率拖动 |
±100Hz |
音频响应 |
＋1dB，－3dB |
音频失真 |
3％（Type） |
声码器类型 |
AMBE＋2™ |
结构 |
|
显示屏幕 |
TFT LCD |
主机尺寸 (高*宽*厚)Host Size |
132.5*485*342 |
主机面壳材料 |
铝型材 |
配件 |
|
天线 |
选配 |
双工器 |
选配 |
电源 |
选配 |
